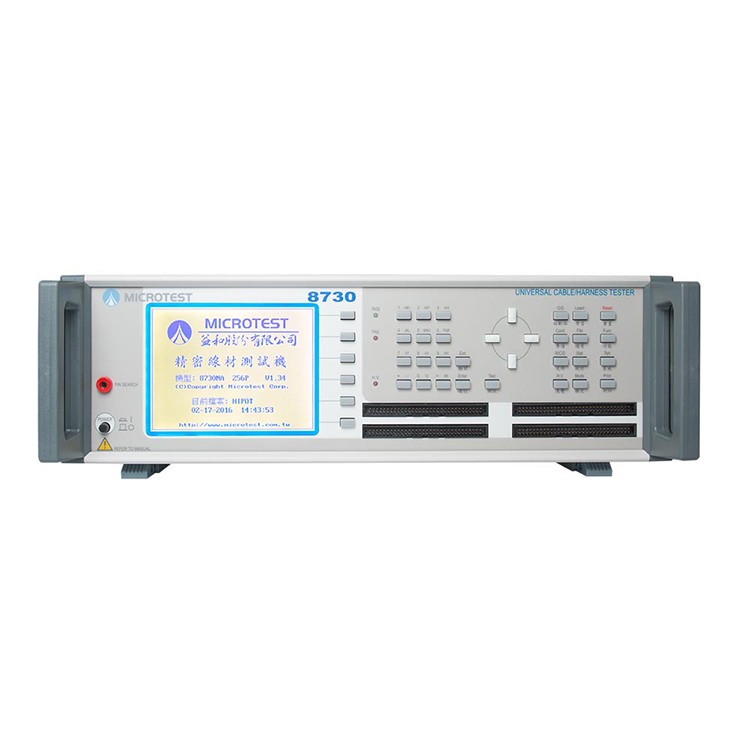

专业线材测试仪器8730N/8730NA/8730FA

型号: 8730N/8730NA/8730FA
索取资料及报价


型号:	8730N/8730NA/8730FA

产品介绍

8730专业线材测试仪提供128、256和512三种不同测试点数，并有8730N、8730NA、8730FA系列。在于直流和交流电压量测数值范围不同。专业线材连接器测试仪器技术大突破，为了提升产线人员快速便利的测试工作及更多线材设定，8730提高设定档案数最高可储存250组，呼叫设定资料超快捷！以及因应工厂高产量与精密线材的测试需求，MICROTEST**技术将瞬间断路检知能力提高灵敏度，测试速度更快，导通精准度更高。

性能特点

测试点数 128/256/512 点数
测试设定档案数达 250 组以上
测试项目：导通阻抗、瞬间导通、元件测试 ( 电阻、电容、二极体 )、安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流、绝缘阻抗 )、和短断路、瞬间断短路、快速瞬间断路、短断路端点判断及单边测试
多物测试 (多组产品测试 )：标准 6 个
支援 BAR Code 扫描与列印测试资料

量测数据

型号	8730N	8730NA	8730FA
量测方法	二线式
量测点数	128/256/512
AC 高压	-	100-700V	100-1000V
DC 高压	50-1000V	50-1000V	100-1500V
高压输出准确度	±5%
高压量测精准度	±5%
额定输出	5Vdc
高压量测时间	0.01秒
线材规格要求	最大容许电容量 1μF
测试扫描模式	自动 / 手动 / 外部
量测讯号	低电压量测讯号
控制面版	系统 / 快速 / 编辑 / 功能按键群组
指示器	Pass / Fail ( LED) / 红绿指示灯 / 画面显示 / 声响

规格

储存记忆体	最多250组测试设定档案
电源需求	固定电压 115/230 Vac ±10%
电源需求	频率 60/50Hz
介面	RS-232, USB Host, Print, Remote
启动方式	手动、自动、 Remote Control
液晶萤幕显示	320*240 解析度图形液晶显示
操作环境	温度：0℃-40℃ 湿度：RH≦75%
外观尺寸 (WHD)	8730(128) - 435x145x406 mm 8730(256) - 435x145x406 mm 8730(512) - 435x190x406 mm
重量	8730(128) - 8.44 kg 8730(256) - 9.3 kg 8730(512) - 14 kg

测试项目及量测范围

测试项目	量测范围
导通阻抗	100mΩ-50Ω
瞬间导通	100mΩ-50Ω
AC 高压漏电流	0.01mA -5mA
DC高压绝缘	1MΩ-1GΩ
短断路/瞬间断短路/快速瞬间断路	2kΩ-50kΩ
电阻-量测范围	100mΩ-10MΩ
电平信号	固定2.4V
电流信号	30mA
电容-量测范围	10pF-1µF
频率信号	AUTO档位 (可选) 48Hz/480Hz/4.8kHz/48kHz
电平信号	固定1.2V
二极体	0-7V
单边测试	可单边测试
短断路端点判断	可判断短断路端点
