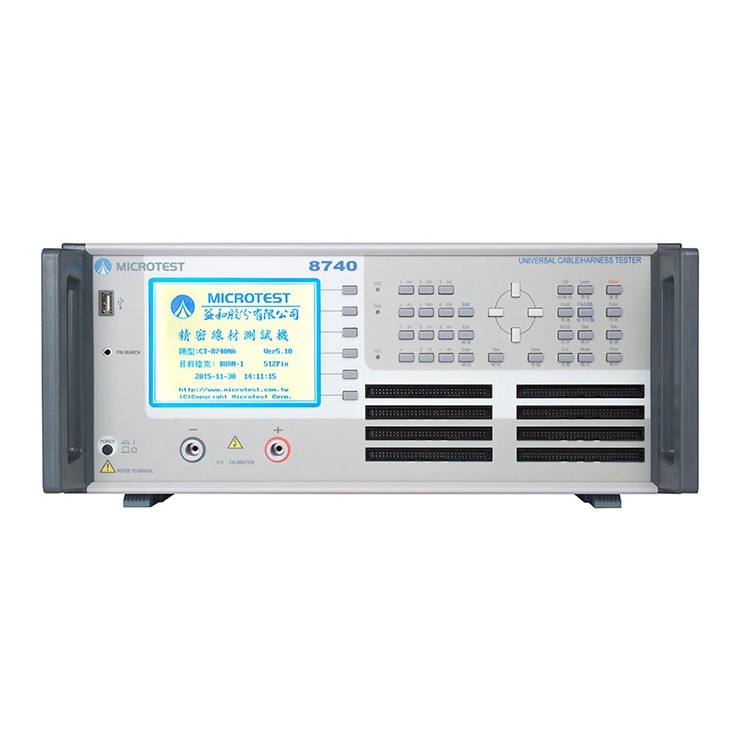

专业线材测试仪器8740N/8740NA/8740FA
产品介绍 性能特点 测试点数 128/256/512 点数 测试设定档案数达 500 组以上 测试项目：导通阻抗、瞬间导通、元件测试 ( 电阻、电容、二极体 )、安规测试 (AC 高压 / 漏电流、DC 高压 / 漏电流 、绝缘阻抗 )、和短断路、瞬间断短路、快速瞬间断路、短断路端点判断及单边测试 多物测试 ( 多组产品测试 )：标准 4 个 / 扩充后 14 个 USB Host 接口可存测试档案和结果，与更新软体 可连接印表机列印测试资料 快充线材量测可选购外接 DC 电源流扩充盒做线材压降量测
量测数据 型号 | 8740N | 8740NA | 8740FA | 量测方法 | 二线式 | 量测点数 | 128/256/512 | 128/256/512 | 128/256 | AC 高压 | - | 100-700V | 100-1000V | DC 高压 | 50-1000V | 50-1000V | 50-1500V | 高压输出准确度 | ±5% | 高压量测精准度 | ±5% | 额定输出 | 5Vdc | 高压量测时间 | 0.01秒 | 线材规格要求 | 最大容许电容量 5μF | 测试扫描模式 | 自动 / 手动 / 外部 | 量测讯号 | 低电压量测讯号 | 控制面版 | 系统 / 快速 / 编辑 / 功能按键群组 | 指示器 | Pass / Fail ( LED) / 红绿指示灯 / 画面显示 / 声响 |
规格 储存记忆体 | 最多500组测试设定档案 | 电源需求 | 固定电压 115/230 Vac ±10% | 频率 60/50Hz | 介面 | RS-232, USB Host, Print, Remote | 启动方式 | 手动、 自动、 Remote Control | 液晶萤幕显示 | 320*240 解析度图形液晶显示 | 操作环境 | 温度：0℃-40℃ 湿度：RH≦75% | 外观尺寸 (W*H*D) | 8740(128) - 435x145x406 mm 8740(256) - 435x145x406 mm 8740(512) - 435x190x406 mm | 重量 | 8740(128) - 8.44 kg 8740(256) - 9.3 kg 8740(512) - 14 kg |
测试项目及量测范围 测试项目 | 量测范围 | 导通阻抗 | 100mΩ-52Ω | 瞬间导通 | 100mΩ-52Ω | AC 高压漏电流 | 0.01mA -5mA | DC 高压漏电流 | 0.1µA-1000µA | DC高压绝缘 | 1MΩ-1GΩ | 短断路/瞬间断短路/快速瞬间断路 | 2kΩ-100kΩ | 电阻-量测范围 | 100mΩ-2MΩ | 电平信号 | 固定2.4V | 电流信号 | 30mA | 电容-量测范围 | 10pF-3µF | 频率信号 | AUTO档位 (可选) 48Hz/480Hz/4.8kHz/48kHz | 电平信号 | 固定1.2V | 二极体 | 0-7V | 单边测试 | 可单边测试 | 短断路端点判断 | 可判断短断路端点 |
| |
