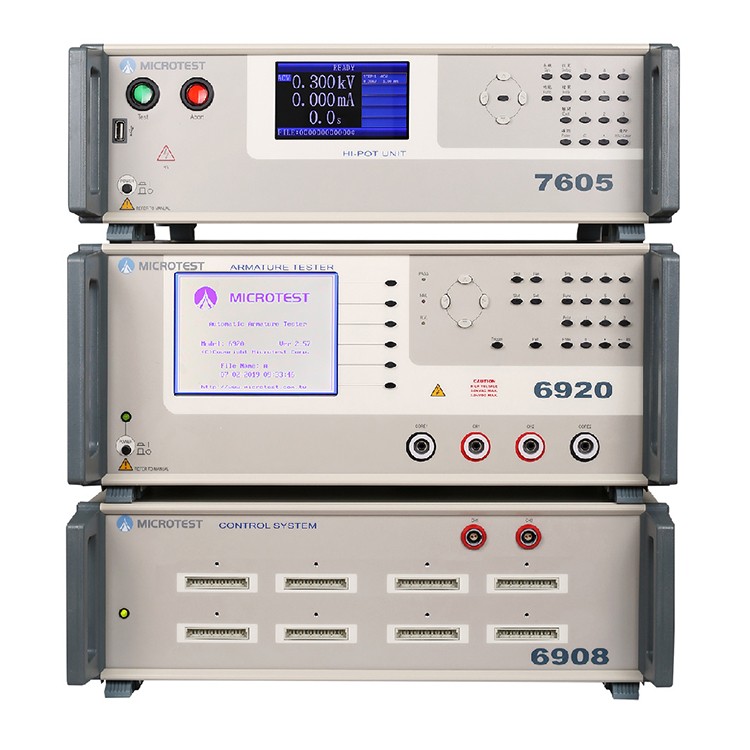

6920 马达转子测试系统搭配7605(耐压、绝缘测试仪)和6920(层间短路、线圈、焊接电阻测试仪)及6908 24/48多通道专用治具，一次整合您测试上的问题。为工程/品管及生产制造部门进行检验工作之利器。可应用在各式马达，例如:风扇马达、汽车马达等.......。
性能特点
气动同步测量治具，避免刮伤待测物
分析程序化，减少人为疏失与误判
简易编辑环境，易学习
DCR四线式量测
中英文画面可任意切换
可选购计算机联机软件，进行CPK分析
量测数据
直流电阻 |
量测范围 | 0.1mΩ ～ 100KΩ |
稳定精度 | 0.1mΩ ～ 1Ω 0.2% ± 1mΩ 1Ω ～ 100KΩ ±0.1% |
耐压 |
量测电压 | AC 0.1KV ～ 3KV 、DC 0.1KV ～ 3KV |
漏电电流 | AC 0 ～ 10mA、DC 0 ～ 5mA |
电弧侦测 | 0 ～ 9 档位电流侦测 |
测试时间 | 0.1 ～ 99.9 秒连续可调 |
稳定精度 | 3% |
绝缘电阻 |
量测电压 | 100V ～ 1000V ±5% |
量测范围 | 1MΩ ～ 9.9GΩ |
测试时间 | 0.1 ～ 99.9 秒连续可调 |
稳定精度 | 3% |
匝间短路 |
量测电压 | 0.2KV ～ 3KV ±2% |
量测项目 | 波形总面积、波形面积差、波形颤动数、波形比对、电晕数 |
稳定精度 | 2% |
规格
量测接点 | 依客户产品槽数而定（治具） |
指示器 | PASS / FAIL 画面显示 / 声响判断 |
测试治具 | 依测试需求生产制作 |
电源需求 | 90 ～ 132Vac or 198 ～ 264Vac (可切换) |
接口 | RS-232 |
储存内存 | Flash Memory可重复储存 100 组 |
启动方式 | 手动、RS-232 |
操作环境 | Temperature : 10°C ～ 40°C Humidity : 20 ～ 90% |
7605 外观尺寸 (W*H*D) / 重量 | 435x145x522 mm / 14 Kg |
6908 外观尺寸 (W*H*D) / 重量 | 435x145x522 mm / 7 Kg |
6920 外观尺寸 (W*H*D) / 重量 | 435x190x522 mm / 11 Kg |
7605 液晶屏幕 | 480*272 分辨率彩色图形液晶显示 |
6920 液晶屏幕 | 320*240 分辨率图形液晶显示 |
测试功能
测试功能项目 | 量测范围 |
直流电阻 | 0.1mΩ ～ 100KΩ / 0.01mΩ ～ 1Ω |
绝缘电阻 | 1MΩ ～ 9.9GΩ |
高压漏电流 | 0.1mA ～ 10.0mA |
层间短路 | 脉冲电压 200V ～ 3000V |
