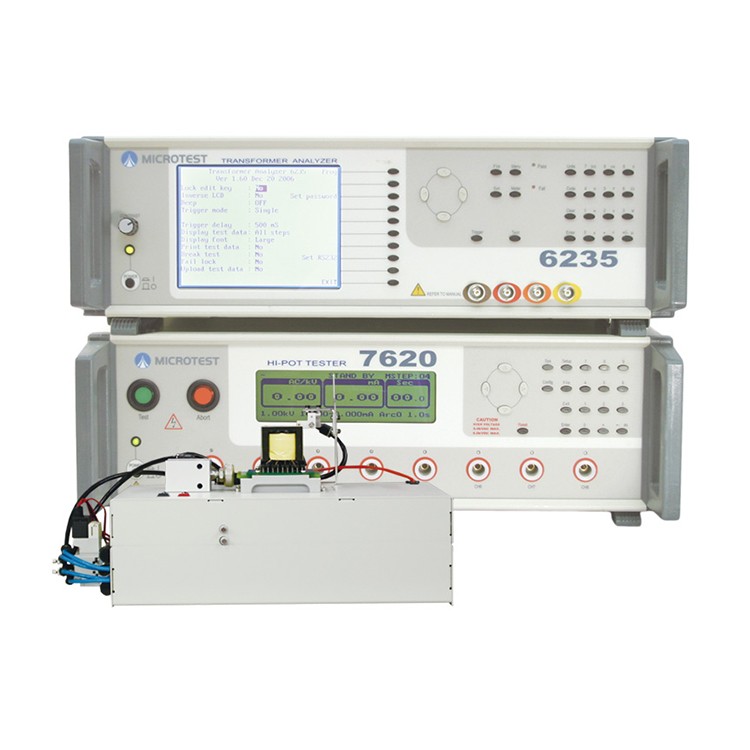

623x 系列+7620 (变压测试仪器+耐压测试仪器) 二合一变压综合测试系统，是全球**获得日系大厂采用的一站式变压器综合测试系统，能一次完成「高压」与「低压」的测试，8 Ports扫描测试，一次可测试多组线圈，测试频率最高可达1MHz，选购Meter模式，可当LCR电表使用。
性能特点
6235
0.1%基本精确度
测试频率最高可达1 MHz
多项参数同步测试功能
测试速度最快可达每秒30个项目
可另外选购Meter Mode功能
测试精确，稳定度高
7620
产品规格
变压器测试仪 | 耐压测试仪 |
6235 | 6236 | 6237 | 7620 |
最高频率 | 输出电压 |
200K Hz | 500K Hz | 1M Hz | AC 100V ～5KV |
| | | DC 100V～6KV |
| | | 絕緣阻抗 100V ～ 1KV |
6235 变压测试仪
量测参数项目 |
Turn Ratio, Phase, L, Q, Leakage L, Balance, ACR, Cp, D, X, Y, DCR, Pin-Short |
参数量测范围 |
L, LK | 0. 1nH ～ 9999.99H |
C | 0.00001pF ～ 999.99mF |
Q, D | 0.00001 ～ 99999 |
Z, X, R | 0.00001Ω ～ 99.9999MΩ |
Y | 0.01nS ～ 99.9999S |
θ | -180°～ +180° |
DCR | 0.01mΩ ～ 99.999MΩ |
Turn Ratio | 0.01 ～ 99999.99turns |
Pin-Short | 12 pairs, between pin to pin |
一般规格 |
储存内存 | 64 Files |
液晶屏幕显示 | 320*240 分辨率图形液晶显示 |
电源需求 | 电压 90Vac ～ 125Vac or 190Vac ～ 250Vac |
| 频率 48Hz ～ 62Hz |
外观尺寸 (W*H*D) | 435x145x522 mm |
重量 | 9 kg |
7620 耐压机测试仪
Channel |
8 Channels |
量测项目 | AC | DC | IR |
电压 | 100V ～ 5KV | 100V ～ 6KV | 100 ～ 1KVdc |
频率 | 50 / 60Hz | - | - |
范围 | 0.001 ～ 10mA | 0.001 ～ 5mA | 1M ～ 9.99GΩ |
电弧 | 1 ～ 9 | 1 ～ 9 | - |
分辨率 | 10 |
精准度 | ±(3% of setting+5V) |
一般规格 |
储存内存 | 30 組 |
液晶屏幕 | 128*64 graphic |
电源需求 | 电压 115 / 230Vac ± 15% |
| 频率 50 / 60Hz ± 5% |
外观尺寸 (W*H*D) | 435x145x522 mm |
重量 | 15 kg |
| | | | |
