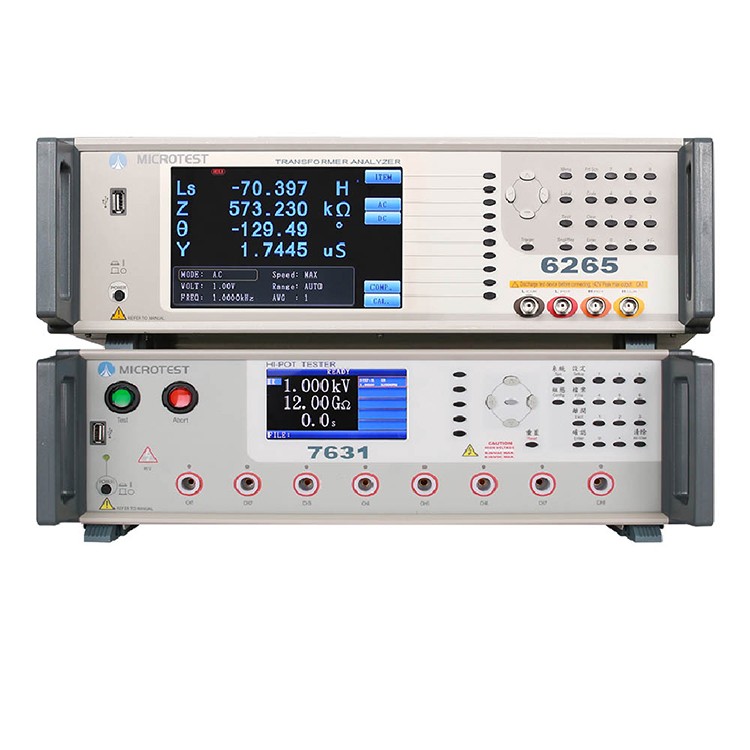

626x系列+7631 (变压测试仪器+耐压测试仪器) 二合一变压器综合测试系统，一站式整合解决方案，7631为整合测试主机，AC 耐压5000V，DC耐压6000V，能一次完成「高压」与「低压」的测试，和一次测试多组线圈。变压器基本精准度为±0.1%，最高测试频率为1MHz，变压器测试仪内建LCR测试仪，也可当LCR测试仪使用
性能特点
6265 / 6266 / 6267 变压器测试仪
基本精准度 ±0.1%
20 通道数
最高测试频率为 1MHz
测试速度每秒 30 个项目
7631 耐压测试仪
产品规格
变压器测试仪 | 耐压测试仪 |
6265 | 6266 | 6267 | 7631 |
最高频率 | 输出电压 |
200kHz | 500kHz | 1MHz | AC 100V-5000V |
| | | DC 10V-6000V |
| | | IR 10V-1000Vdc |
6265 6266 6267 变压器测试仪
量测参数项目 |
电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、品质因子、损耗因子、相位角、直流电阻、漏感、圈数比、平衡、短路 |
参数量测范围 |
L, LK | 0. 1nH ～ 9999.99H |
C | 0.00001pF ～ 999.99mF |
Q, D | 0.00001 ～ 99999 |
Z, X, R | 0.00001Ω ～ 99.9999MΩ |
Y | 0.01nS ～ 99.9999S |
θ | -180°～ +180° |
DCR | 0.01mΩ ～ 99.999MΩ |
Turn Ratio | 0.01 ～ 99999.99turns |
Pin-Short | 12 pairs, between pin to pin |
一般规格 |
内建储存 | 128组测试档案 |
介面 | RS-232、Handler、LAN、USB Host、EXT. I/O |
电源需求 | 电压 90Vac-125Vac 或 190Vac-250Vac |
频率 47Hz-63Hz |
液晶萤幕 | 7吋TFT, 彩色显示(800*480) |
外观尺寸(W*H*D) | 435x145x522 mm |
重量 | 9 kg |
7631 耐压测试仪
通道数 |
8 |
量测项目 | AC | DC | IR |
输出电压 | 100V-5000V | 10V-6000V | 10-1000Vdc |
电压解析度 | 1V | 1V | 1V |
电压精准度 | ±(3% 为设定值+5V) | ±(3% 为设定值+5V) | ±(3% 为设定值+5V) |
上限漏电流 | 0.001-31mA | 0.001-11mA | 1-12000MΩ |
电弧侦测 | 1-20 | 1-10 | - |
一般规格 |
内建储存 | 30组测试档案 |
介面 | RS-232、Remote、USB Host/Device、EXT. I/O |
电源需求 | 电压 90Vac-264Vac |
频率 50/60Hz±5% |
液晶萤幕 | 4.3吋TFT, 彩色显示(480*272) |
外观尺寸 (W*H*D) | 435x145x500 mm |
重量 | 15 kg |
| | | | |
