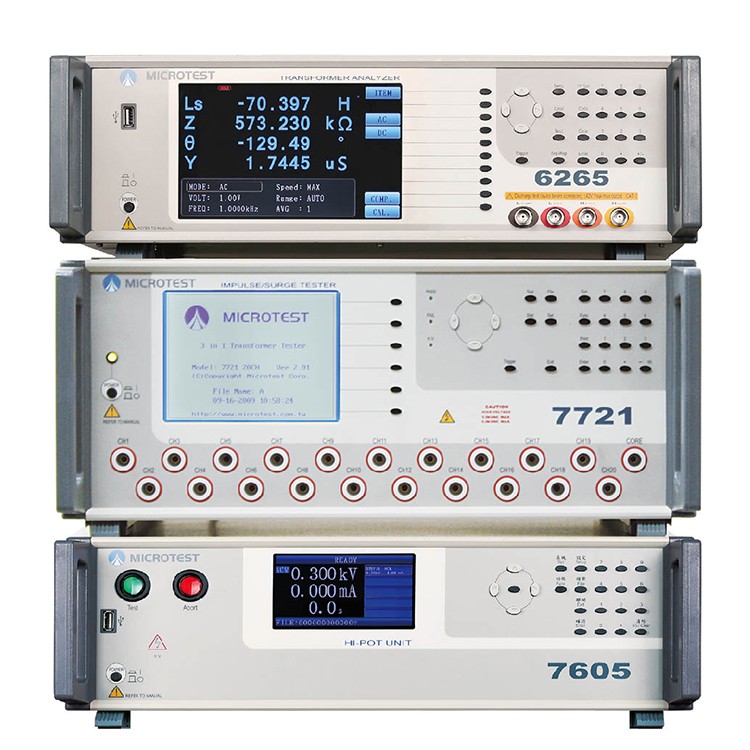

626x系列++7721+7605 (变压测试仪+线圈层间短路测试仪+耐压测试仪) 三合一变压器综合测试系统，一站式整合解决方案
性能特点
6265 / 6266 / 6267 变压器测试仪
基本精准度 ±0.1%
20 通道数
最高测试频率为 1MHz
测试速度每秒 30 个项目
7721 线圈层间短路测试仪
21 通道数
可程式脉冲电压测试，安全低能量检测，不损坏待测物
仪器内建可储存 200 组测试波形
将标准波形设定储存仪器中，再与被测试的波形做比较
五种波形比对，可检测出绕线元件层间短路不良的状况
7605 耐压测试仪
产品规格
变压器测试仪 | 线圈层间短路测试仪 | 耐压测试仪 |
6265 | 6266 | 6267 | 7721 | 7605 |
最大测试频率 | 脉冲电压(可程式) | 输出电压 |
200kHz | 500kHz | 1MHz | 200-5000V | AC 100V-5000V |
| | | | DC 10V-6000V |
| | | | IR 10V-1000Vdc |
6265 6266 6267 变压器测试仪
量测参数项目 |
电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、品质因子、损耗因子、相位角、直流电阻、漏感、圈数比、平衡、短路 |
参数量测范围 |
L, LK | 0. 1nH ～ 9999.99H |
C | 0.00001pF ～ 999.99mF |
Q, D | 0.00001 ～ 99999 |
Z, X, R | 0.00001Ω ～ 99.9999MΩ |
Y | 0.01nS ～ 99.9999S |
θ | -180°～ +180° |
DCR | 0.01mΩ ～ 99.999MΩ |
Turn Ratio | 0.01 ～ 99999.99turns |
Pin-Short | 12 pairs, between pin to pin |
一般规格 |
内建储存 | 128组测试档案 |
介面 | RS-232、Handler、LAN、USB Host、EXT. I/O |
电源需求 | 电压 90Vac-125Vac 或 190Vac-250Vac |
频率 47Hz-63Hz |
液晶萤幕 | 7吋TFT, 彩色显示(800*480) |
外观尺寸(W*H*D) | 435x145x522 mm |
重量 | 9 kg |
7721 线圈层间短路测试仪
通道数 | 21 |
脉冲电压(可程式) | 200V-5000V |
测试项目 | 总面积比对、面积差比对、波形比对、颤抖数、电晕数 |
一般规格 |
内建储存 | 200组测试波形 |
介面 | RS-232、Remote、Printer |
电源需求 | 电压115/230Vac±15% |
液晶萤幕 | 5.7吋TFT, 单色显示(320*240 ) |
外观尺寸 (W*H*D) | 435x190x522 mm |
重量 | 16 kg |
7605 耐压测试仪
通道数 |
2 |
量测项目 | AC | DC | IR |
输出电压 | 100V-5000V | 10V-6000V | 10-1000Vdc |
电压解析度 | 1V | 1V | 1V |
电压精准度 | ±(3% 为设定值+5V) | ±(3% 为设定值+5V) | ±(3% 为设定值+5V) |
上限漏电流 | 0.001-31mA | 0.001-11mA | 1-12000MΩ |
电弧侦测 | 1-20 | 1-10 | - |
一般规格 |
内建储存 | 30组测试档案 |
介面 | RS-232、Remote、USB Host/Device、EXT. I/O |
电源需求 | 电压 90Vac-264Vac |
频率 50/60Hz±5% |
液晶萤幕 | 4.3吋TFT, 彩色显示(480*272) |
外观尺寸 (W*H*D) | 365x145x430 mm |
重量 | 14 kg |
| | | | |
