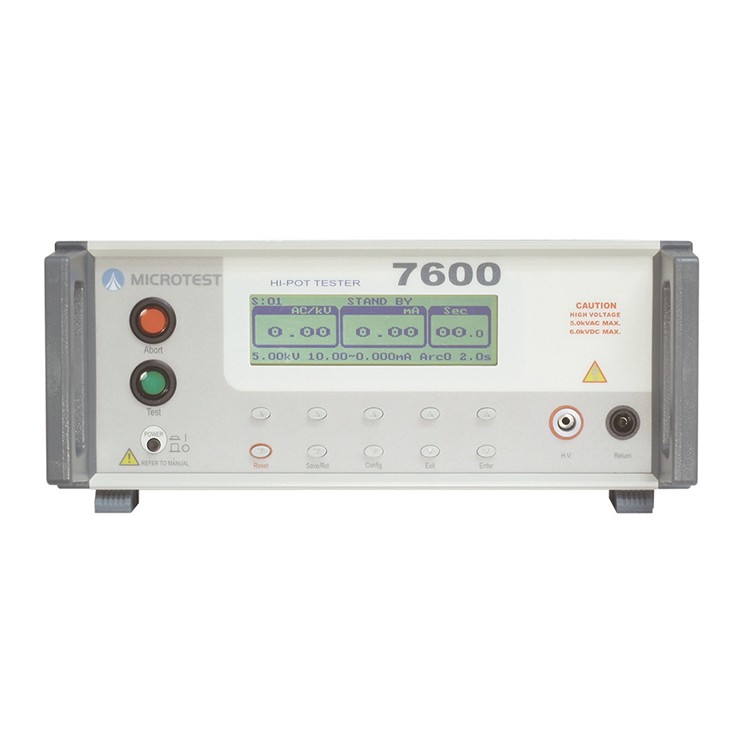

7600 为2 Channels 耐压测试仪，可应用在变压器、马达、电容、电感、线材、滤波器等范围。
性能特点
2 Channel扫描测试
绘图型LCD窗口
内建PLC Remote可程序遥控界面
开/短路侦测功能(7621)
可连结层间短路测试机(7700)
提供AC高压、DC高压、绝缘测试
可设定缓升时间
内建RS-232
应用范围
变压器、马达、电容、电感、线材、滤波器
量测数据
项目 | 量测范围 | 分辨率 | 精准度 |
AC 输出电压 | 100V ～ 5000V | 10 | ±(3% of setting+5V) |
AC 输出频率 | 50 / 60Hz | | |
AC上限判断值 (mA) | 0.001 ～ 10 | 0.001 | ±3% |
AC 下限判断值 (mA) | 0 ～ 9.999 | 0.001 | ±3% |
AC 测试时间、上升时间 | 0.1 ～ 99.9s | 0.1 | |
AC 电弧侦测 | 1 ～ 9 | | |
DC 输出电压 | 100V ～ 6000V | 10 | ±(3% of setting+5V) |
DC 上限判断值 (mA) | 0.001 ～ 5 | 0.001 | ±3% |
DC 下限判断值 (mA) | 0 ～ 4.999 | 0.001 | ±3% |
DC 测试时间、上升时间 | 0.1 ～ 99.9s | 0.1 | |
DC 电弧侦测 | 1 ～ 9 | | |
IR 输出电压 | 100 ～ 1000Vdc | 10 | ±(3% of setting+5V) |
IR 上限判断值 (MΩ) | 1 ～ 9999 | 1 | 100～500V, 1～1000MΩ(±5%) 500～1000V, 10～5000MΩ(±5%) 1000V,10～9999M(±5%) |
IR下限判断值 (MΩ) | 0 ～ 9998 | 1 |
IR 测试时间、上升时间 | 0.1 ～ 99.9s | 0.1 | |
产品规格
电源需求 | 电压 115 / 230Vac ± 15% |
| 频率 50 / 60Hz ± 5% |
液晶屏幕 | 128*64分辨率图形液晶显示 |
接口 | RS-232, 远程控制 |
PLC 远程控制 | Test, Abort |
PLC 输出信号 | Pass, Fail, HV output |
储存内存 | 30 组 |
启动方式 | 手动，外部 |
操作环境 | Temperature : 5℃ ～ 40°C Humidity : 0 ～ 80% |
外观尺寸 W*H*D | 365x145x396 mm |
重量 | 14 Kg |
量测项目
AC Withstand 输出电压 | 100V - 5000V |
DC Withstand 输出电压 | 100V - 6000V |
Insulation Resistacne 输出电压 | 100V - 1000Vdc |
Arcing 电弧侦测 | 灵敏度1～ 9 |
