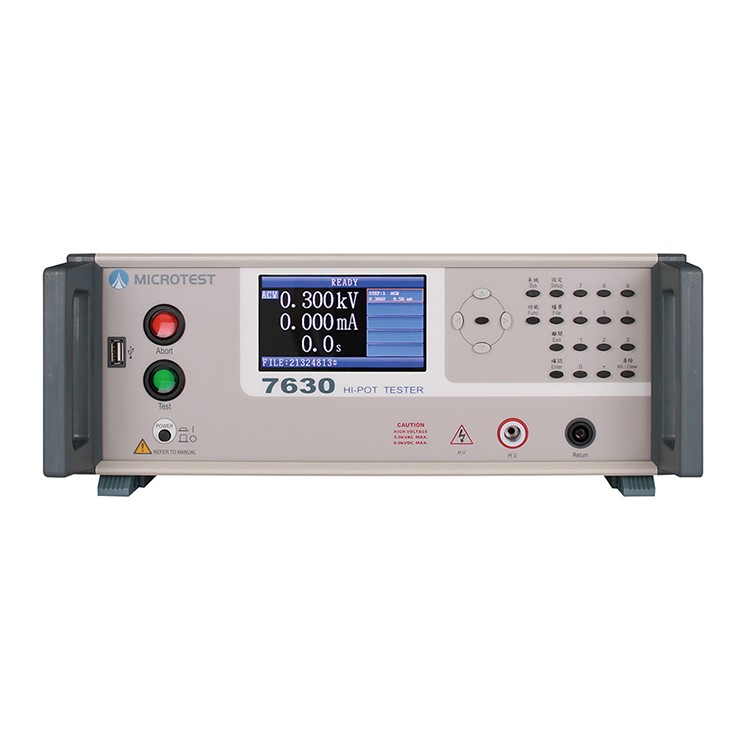

7630为2通道耐压测试仪，AC 高压5000V，DC 高压6000V，绝缘阻抗1.2GΩ。内部记忆体可存30组测试档案，每组档案支援16组测试步骤。USB Host 可储存档案及更新韧体。可连接USB Device/RS-232传送指令至电脑。另外待测物测试不良时，可加装不良的通道警示灯，透过Remote Port输出信号判断。耐高压测试仪为验证产品的品质和电气安全特性的一种测试。一般适用于进料检验，制程控制，生产线，或研发等检测部门。
性能特点
量测数据
项目 | 量测范围 | 解析度 | 精准度 |
AC 输出电压 | 10V ～ 5000V | 1 | ±(3% of setting+5V) |
AC 输出频率 | 50 / 60Hz | | |
AC 上限漏电流 | 0.001 ～ 31mA | 0.001 | ±3% |
AC 下限漏电流 | 0 .000～ 30.99mA | 0.001 | ±3% |
AC 测试时间 (上升时间) | 0.1 ～ 999s (0.1 ～ 10s) | 0.1 | |
AC 电弧侦测 | 侦测档位从0 ～ 20 (1为最灵敏) | | |
DC 输出电压 | 10V ～ 6000V | 1 | ±(3% of setting+5V) |
DC 上限漏电流 | 0.001 ～ 11mA | 0.001 | ±3% |
DC 下限漏电流 | 0.000 ～ 10.99mA | 0.001 | ±3% |
DC 测试时间 (上升时间) | 0.1 ～ 999s (0.1 ～ 10s) | 0.1 | |
DC 电弧侦测 | 0 ～ 10 (1为最灵敏) | | |
IR 输出电压 | 10 ～ 1000Vdc | 1 | ±(3% of setting+5V) |
IR 上限范围 | 1 ～ 12000MΩ | 1 | 100 ～ 500V, 1 ～ 1000MΩ(±5%) 500 ～ 1000V, 2 ～ 12000MΩ(±5%) |
IR 下限范围 | 0 ～ 11999MΩ | 1 |
IR 测试时间 (上升时间) | 0.1 ～ 999s (0.01 ～ 10s) | 0.1 | |
产品规格
Remote 输入信号 | Test, Abort |
Remote 输出信号 | Pass, Fail, HV output, Testing |
安全开关 | 进行测试时需要将此仪器后端 INTER LOCK 进行短路，机台才能输出测试电压 |
内建储存 | 30组测试档案 |
USB Host 储存 | 储存设定档案及韧体的更新，存档组数取决于USB容量大小 |
多步测试 | 每个档案最多支援16个步骤 |
介面 | RS-232, Remote, USB Host/Device, EXT. I/O |
电源需求 | 电压 90Vac-264Vac |
频率 50/60Hz ±5% |
液晶萤幕 | 4.3吋TFT, 彩色显示(480*272) |
操作环境 | 温度:5℃-40℃, 湿度:0-80%RH |
外观尺寸(W*H*D) | 365x145x430 mm |
重量 | 14Kg |
