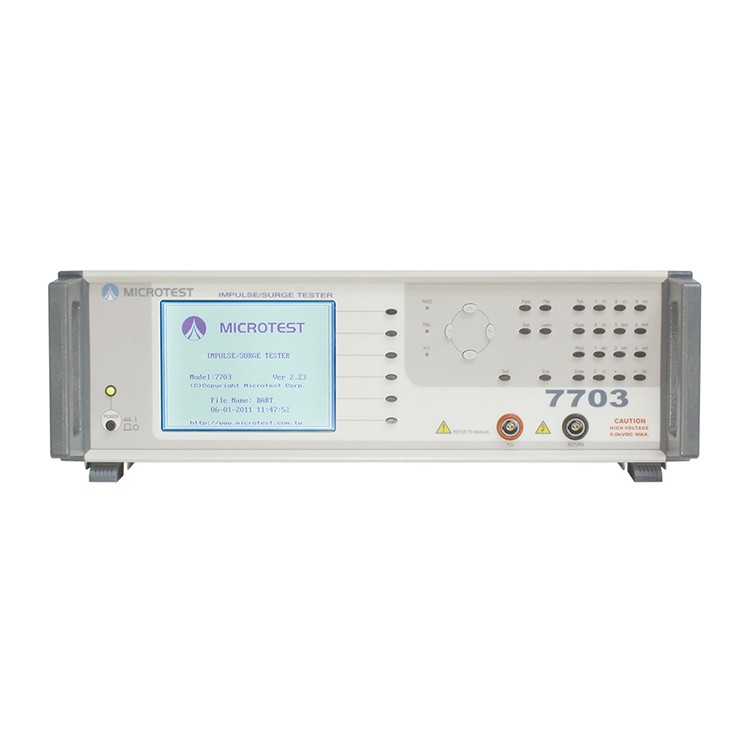

7703 为2 通道, 5000V 线圈匝间短路测试仪(线圈脉冲测试仪器)，能提供非破坏性方式来测试线圈层间短路。可测试最小电感值0.5uH。能放大高频谐振波，避免造成线圈层间短路问题，当线圈层间发生轻微电晕现象时，会产生振幅很小频率很高的谐振波(>10MHz)，在一般层间短路的测试技术检测下，仅能观察其微小的跳动，无法真正检测出问题。MICROTEST 7703利用『高频谐波分析 HARM』技术，将高频谐波加以放大显示于画面上，仪器便可依照其振幅辨别出细微的层间放电，确保每一元件之线圈品质。

性能特点

• 最小电感值 0.5µH

• 高频谐波及高频杂讯分析

• 高压校正功能

• 可程式脉冲电压测试，安全低能量检测，不损坏待测物

• 仪器内建可储存 200 组测试波形

• 将标准波形设定储存仪器中，再与被测试的波形做比较

• 五种波形比对，可检测出绕线元件层间短路不良的状况

• 按键锁定功能，防止作业人员误触按键

• 提供 RS-232 与电脑连线，传送指令由电脑端控制仪器

• 支援 Remote 远端控制信号及 Printer 接口列印测试结果及统计资讯

量测数据

产品规格
