PCB线圈微短测试机9333+6420

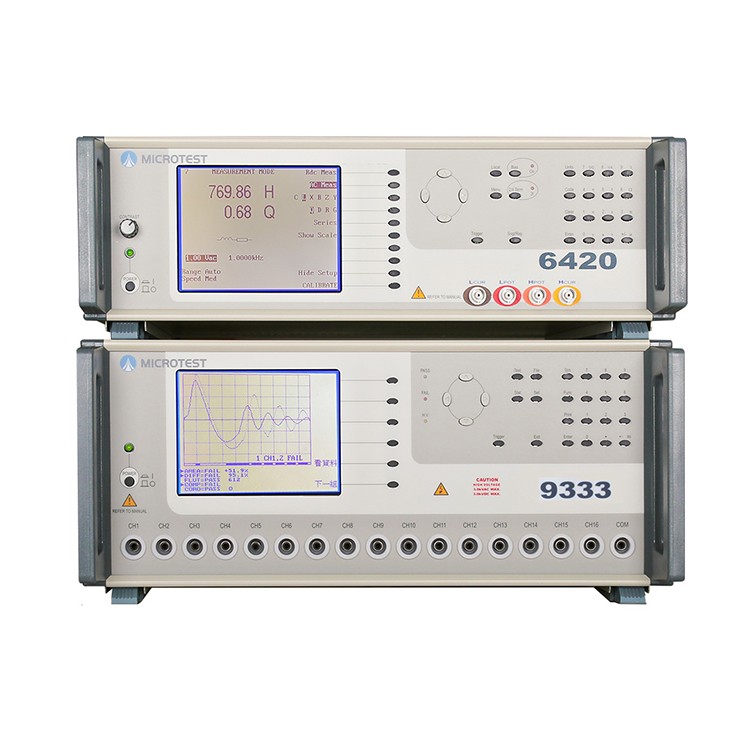

PCB线圈微短测试机9333+6420图片

型号: 9333+6420
索取资料及报价


型号:	9333+6420

产品介绍

NFC天线或WPC无线充电线圈板采用软板材料最能够满足『智慧手持设备』或『穿戴式智慧产品』轻巧诉求下，FPC布线成线圈绕组不论是蚀刻或银胶印刷会因制程不良导致线圈与线圈相互接触产生微短路现象，往往这种品质瑕疵漏洞造成下游模组厂功能测试结果为NG，最后变成客诉的主要因素。

性能特点

PCB线圈因制程不良，导致线圈微短现象(圈与圈之间/层与层之间相互接近短路)，可能在成品测试阶段出现NG不良的客诉风险
制程分析或是品保控管品质的**
可同时测试多组线圈板提升效率
电测方式非破坏性分析- 瞬间电压测试
透过L/C相互放电谐振释放出波形进行比对
整合LCR 量测功能，对线圈板进行全方位品质控管(电感量/电感Q值/直流电阻)

量测数据

电感阻抗特性
直流电阻量测范围	0.1mΩ ～ 100kΩ( 四线量测 )
稳定精度	低阻：0.1mΩ ～1Ω ±(0.2% ± 1mΩ)高阻：1Ω ～ 100kΩ ±0.1%
电感量
电感量测试	0.01nH ～ 100kH
线圈微短
量测电压	0.2kV ～ 3kV ±2%
量测项目	波形总面积、波形面积差、波形颤动数、波形比对、电晕数
稳定精度	2%

规格

量测接点	17 channels
指示器	PASS / FAIL 画面显示 / 声响判断
测试治具	依测试需求生产制作
电源需求	90 ～ 132Vac or 198 ～ 264Vac (可切换)
介面	RS-232
储存记忆体	Flash Memory可重复储存 100 组
启动方式	手动、RS-232
操作环境	温度：10℃ ～ 40℃，湿度：20 ～ 90%RH
6420+9333 外观尺寸 (WHD) / 重量	435x140x520 mm / 15 Kg
9333/6420 液晶萤幕	320*240 解析度图形液晶显示

功能项目

测试功能项目	量测范围
线圈微短	脉冲电压 200V ～ 3000V
线圈阻抗	电感量测、品质因素、直流电阻
